次 ▼【迪森微課堂】第三十二期之SAP MES智能工廠解決方案于2019年11月26日晚上22點在SAP業界人士的熱烈贊賞聲中完美落幕，大家反響熱烈，受益匪淺。
▼為了便于進一步學習和分享，我們對本期內容進行了整理和總結，形成干貨奉獻給大家，希望大家都能不斷充電提高，在我們熱愛的SAP事業道路上持續加速前進。
本期嘉賓簡介：
隨著德國工業4.0與中國制造2025的廣泛關注與行業發展，智能制造這個議題就一直是數字化轉型中的重要課題之一，這幾年，SAP 在智能工廠解決方案方面的發展與布局也越來越完善。
大家都知道SAP ERP產品S/4HANA 是行業中被廣泛應用的主導產品，其實從2010年開始SAP MES就進入中國市場，隨著產品與SAP解決方案的不斷融合和發展 ，SAP MES也已經愈加成熟，并且還在持續加強和完善其在智能工廠解決方案方面的布局和發展。

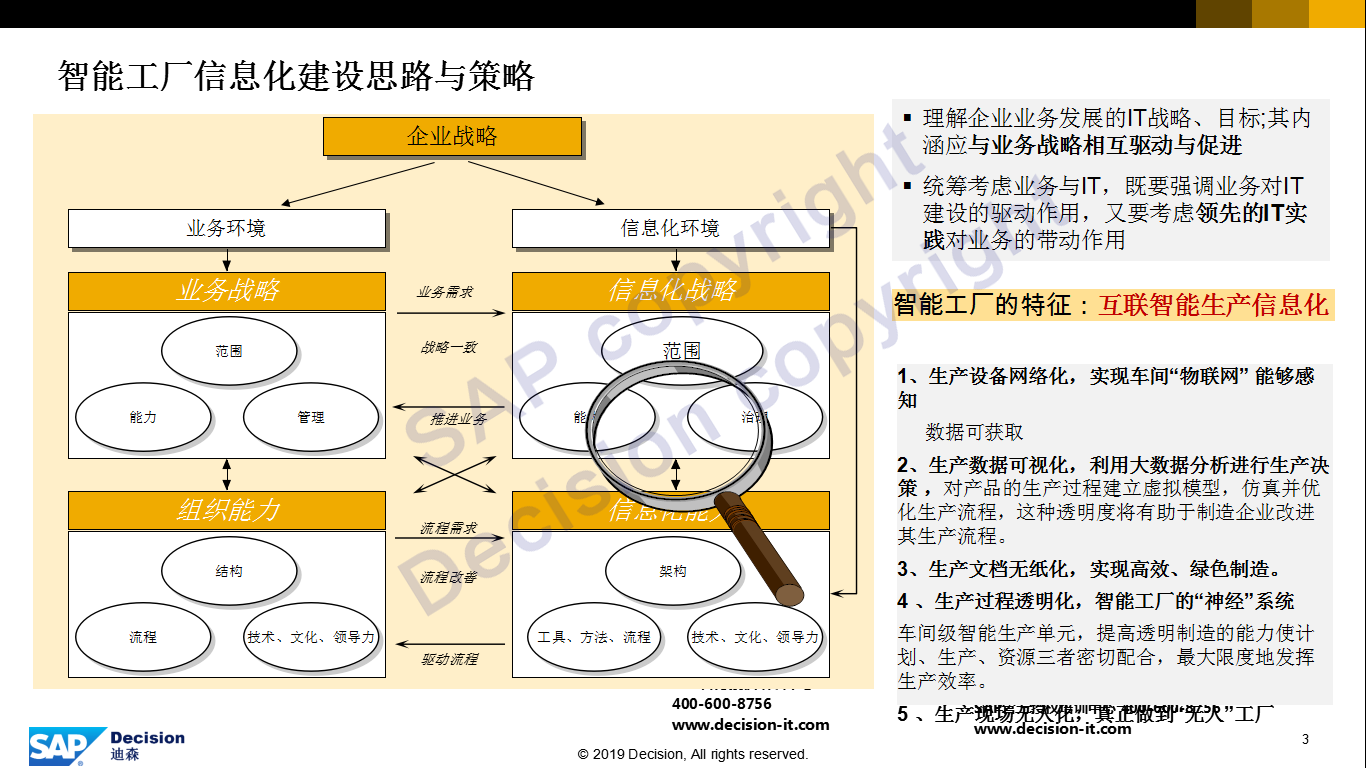

智能工廠信息化建設與思路
我們先理解下企業發展戰略與智能工廠建設的關系：
- 理解企業業務發展的IT戰略、目標；其內涵應與業務戰略相互驅動和促進。
- 統籌考慮業務與IT，既要強調業務對IT建設的驅動作用，又要考慮領先的IT實踐對業務的帶動作用。
一般來看，智能工廠的特征SAP定義其為互聯智能生產信息化。它有五個特征：
1）生產設備網絡化，實現車間“物聯網” 能夠感知數據可獲取。
2）生產數據可視化，利用大數據分析進行生產決策 ，對產品的生產過程建立虛擬模型，仿真并優化生產流程，這種透明度將有助于制造企業改進其生產流程。
3）生產文檔無紙化，實現高效、綠色制造。
4 ）生產過程透明化，智能工廠的“神經”系統。車間級智能生產單元，提高透明制造的能力使計劃、生產、資源三者密切配合，最大限度地發揮生產效率。
5）生產現場無人化，真正做到“無人”工廠。

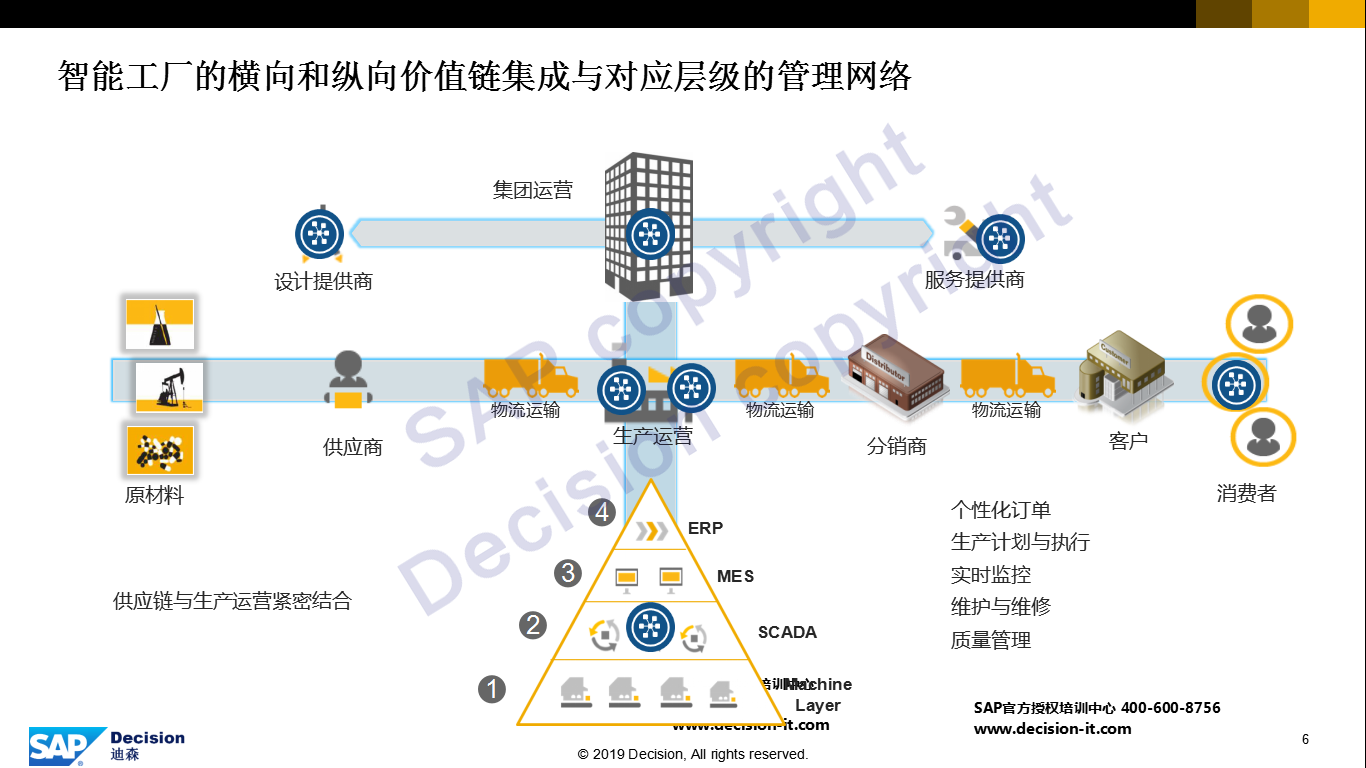

智能工廠可以從兩個維度進行闡述：
- 從原材料到客戶的橫向管理價值鏈，和從企業內部本身的生產運營的價值創造維度來看，SAP MES 的管理關注就是在生產運營的各個環節，同時SAP MES也不是獨立的，而是與整體的橫向端到端的橫向集成在一起的，使供應鏈與生產運營緊密結合。
- SAP解決方案就是完全具備智能工廠的特征，強調的是互聯智能生產信息化。
SAP不僅僅是一個MES廠商，他有很多的解決方案，從原材料采購開始，到供應商運輸、生產運營、分銷商等，最后到客戶和消費者，這就是橫向的一整個價值鏈。我們的生產運營其實是貫穿著整個的一個縱向的業務環節，把客戶需要的東西利用產線和采購的原材料，交付給最終的客戶也就是一個全網絡的管理理念。

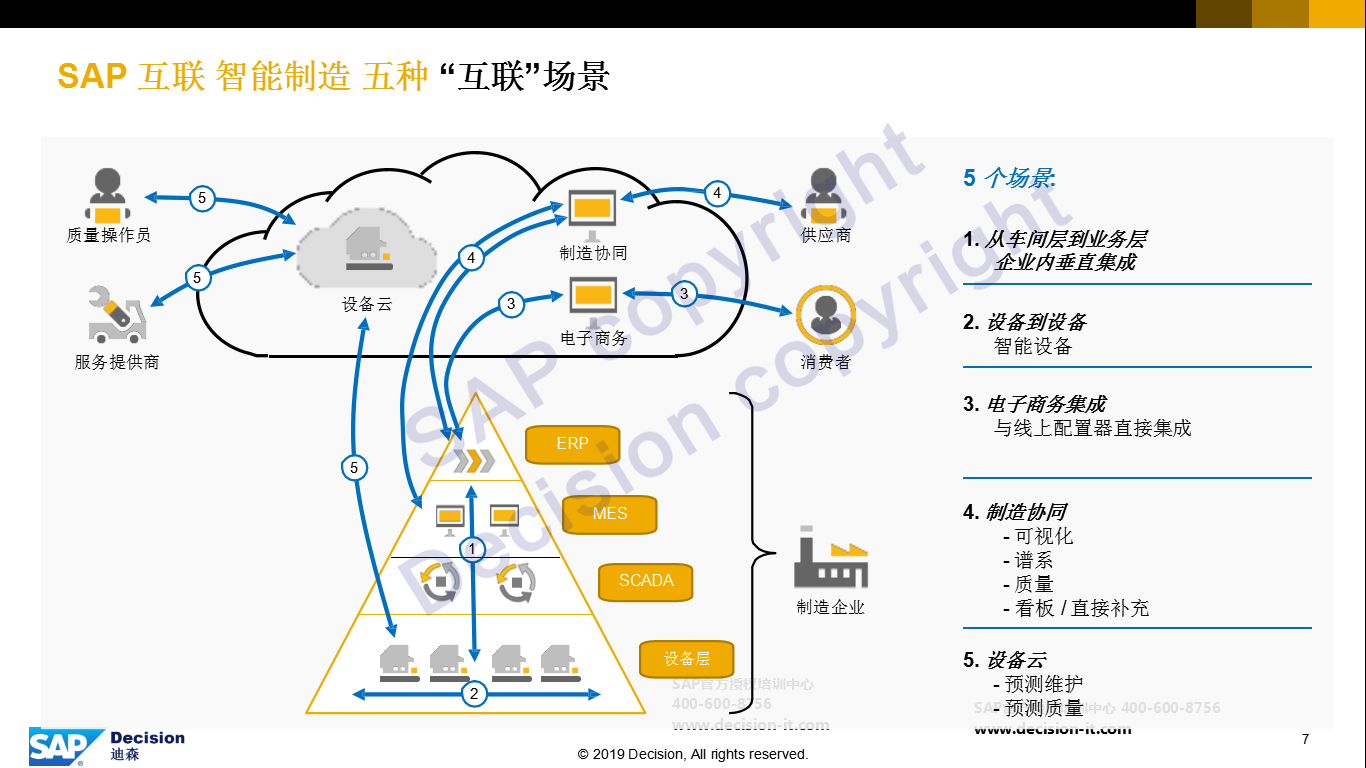

▲SAP定義了五種互聯場景：
- 一是從傳統意義上講的，從車間層到業務層的企業內垂直的內部生產運營的一個集成；
- 第二種叫做面向生產設備的智能設備互聯；
- 第三是面向下游的電子商務的與客戶的集成，也就是與線上的客戶直接的需求進行配置和生產的集成，把客戶的需求跟生產環節能夠集成到一起；
- 第四種是內部的一個制造管理系統，包括制造執行管理，生產可視化，質量，看板管理等；
- 第五種是設備云，在整個生產過程中，我們的產線設備要持續運營，生產過程要保證設備的正常運轉就要考慮到設備云。

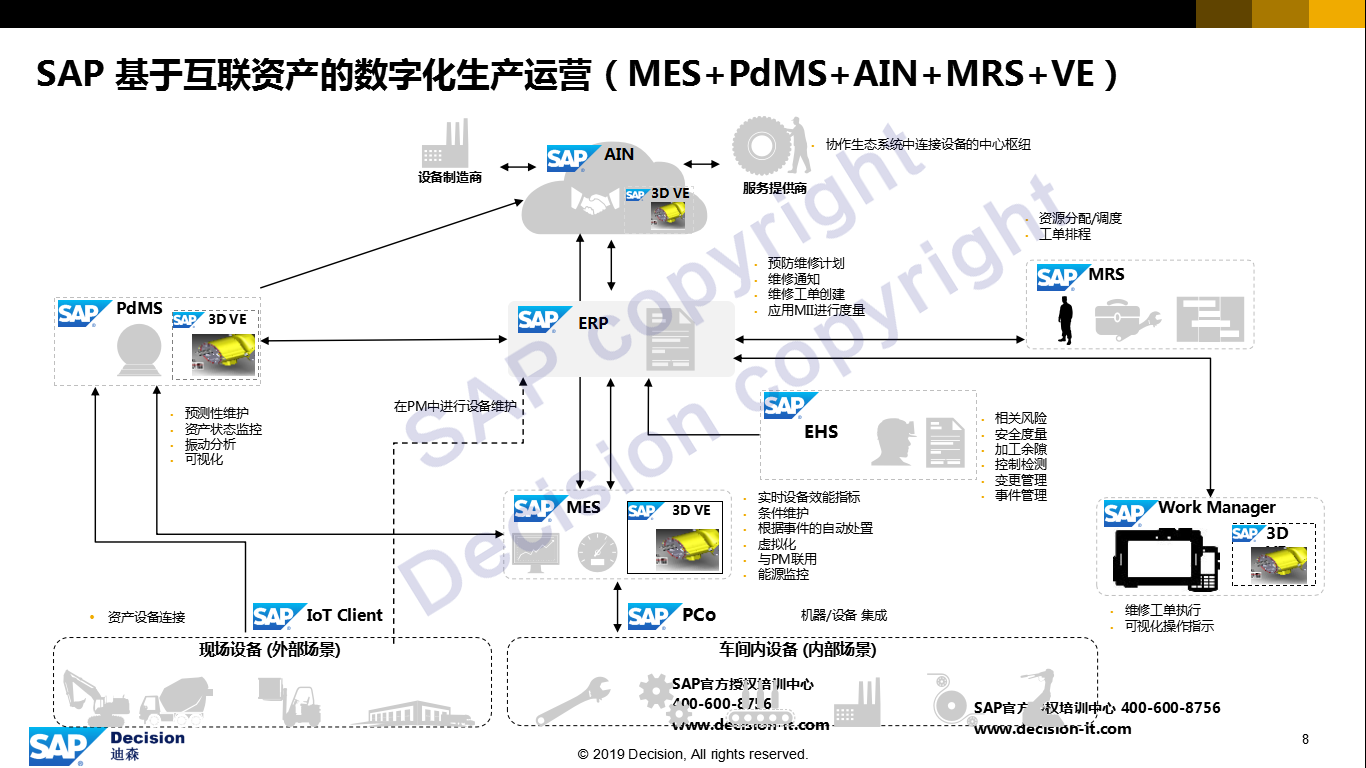

▲SAP 對應這5種場景所對應的解決方案如下：
從下至上依次為：SAP IOT Client 物聯網與設備資產鏈接解決方案，SAP PCo設備集成適配器，SAP MES，SAP PDMS 設備預測性維修維護，SAP EHS 安監環管理，SAP Work Manager 設備移動資產管理，SAP MRS 設備或產線大修或維修資源計劃與任務管理，和最上面的設備資產網絡協同管理。以及各個解決方案中所用到的3D建模技術的 SAP VE。

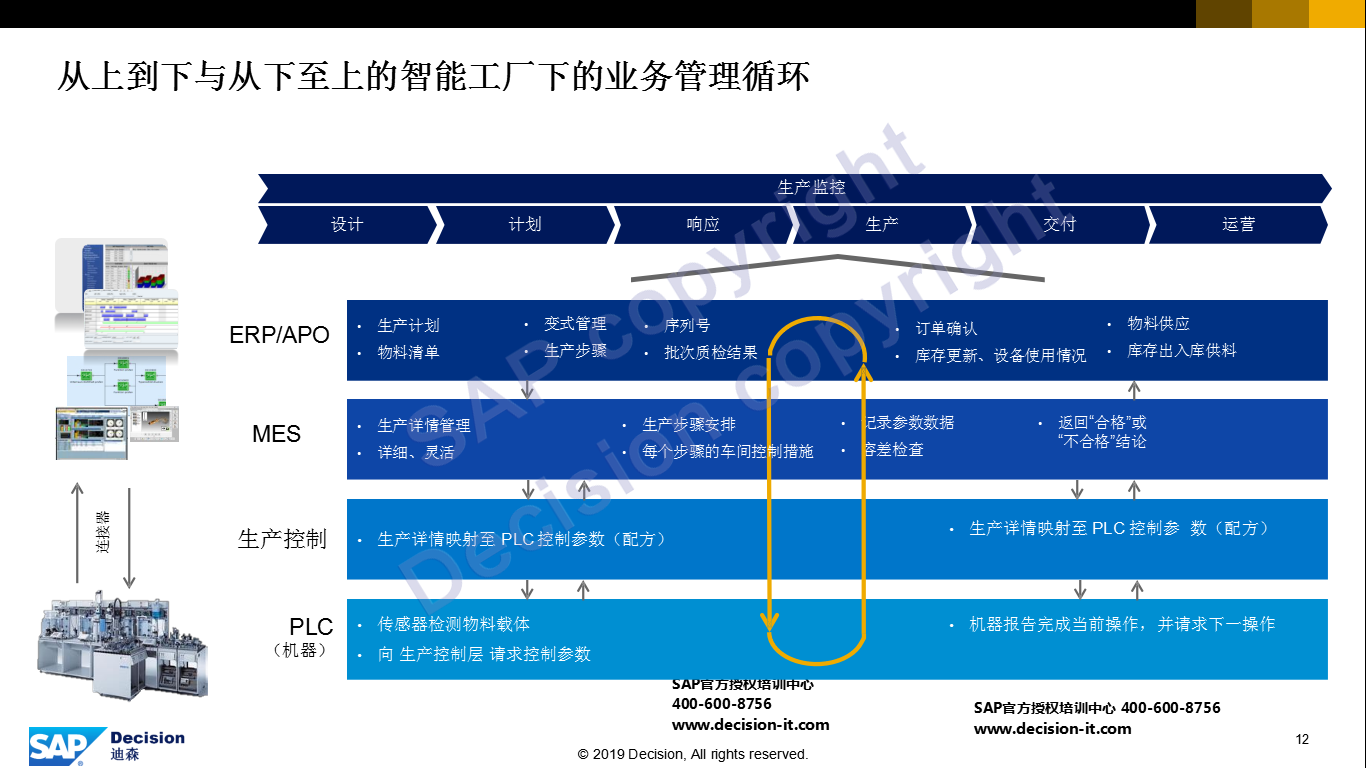

從縱向來看，也就是從上到下與從下到上的智能工廠下的業務管理循環，從上圖可以看出,MES位于第三層。無論是什么類型的MES產品，都是按設備層、生產控制、MES、ERP/APO這樣的層級來劃分的。通過計劃向下下達，產線生產執行過程向上實時反饋給ERP，并與ERP的庫存管理進行交互投料與產出。
SAP MES在整個智能制造的功能定位，它是整個制造執行與管控的中心管理平臺，它分為 ME 生產執行管理模塊，MII 制造集成管理模塊和 MII模塊自帶的 PCo生產設備集成適配器兩大模塊組成，通過 SAP MES 的 PCo集成適配器向下與產線設備的集成，通過 PCo預制的標準協議，可支持許多國內國外的DCS PLC等系統和設備，目前已經有85種多的協議已經預制其中，未來隨之版本的升級還會越來越多。

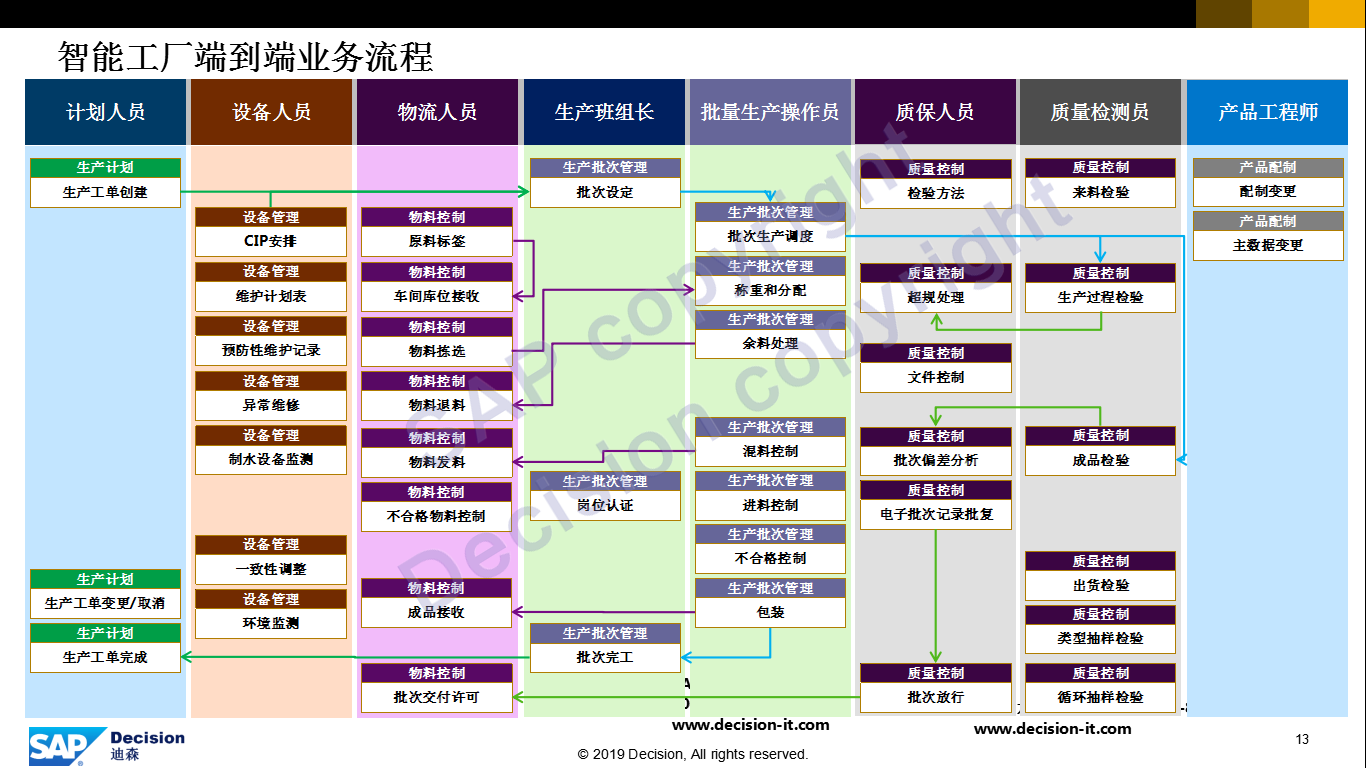

生產過程與管理其實是一個生產的管理循環，通過對應的生產計劃，把生產訂單通過MII下放到MES,然后MES管理整個的生產以及執行過程，最后再把產成品交付給ERP做生產訂單報工，在這個過程中，也把生產過程中所用到的機器設備的管理一起管理起來，通過這樣的一個完整的循環，保證了整個的生產運營管理。

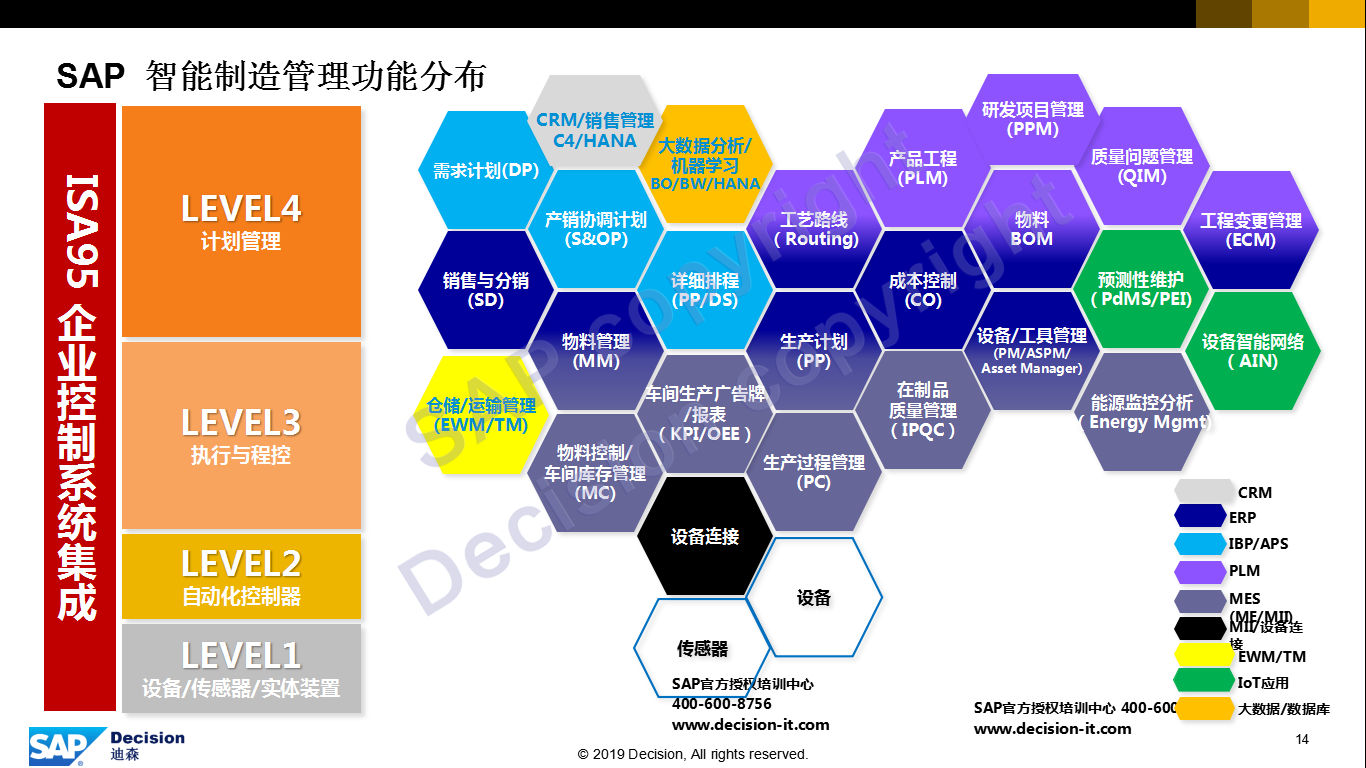

SAP智能制造管理功能的分布，按照ISA95的企業控制系統集成標準來看，SAP目前已經從Level1到Level4四個層面都有對應的解決方案。按照功能來分，MES是深紫色，各個系統的功能連接在一起，包括大數據分析和機器學習、PdMS、ECM等等這些產品，都可以無縫集成在一起，保證我們從Level1到Level4的全面的智能制造的完整的管理布局。
在智能制造領域，MES與其它系統的管理分界，在這里也做了一個對比，從每一個面向的內容：管控層面，關心的議題，透明化等等幾個方面，把PLM產品、ERP規劃、APS高級計劃排程以及MES產品所對應的功能進行了功能區分。

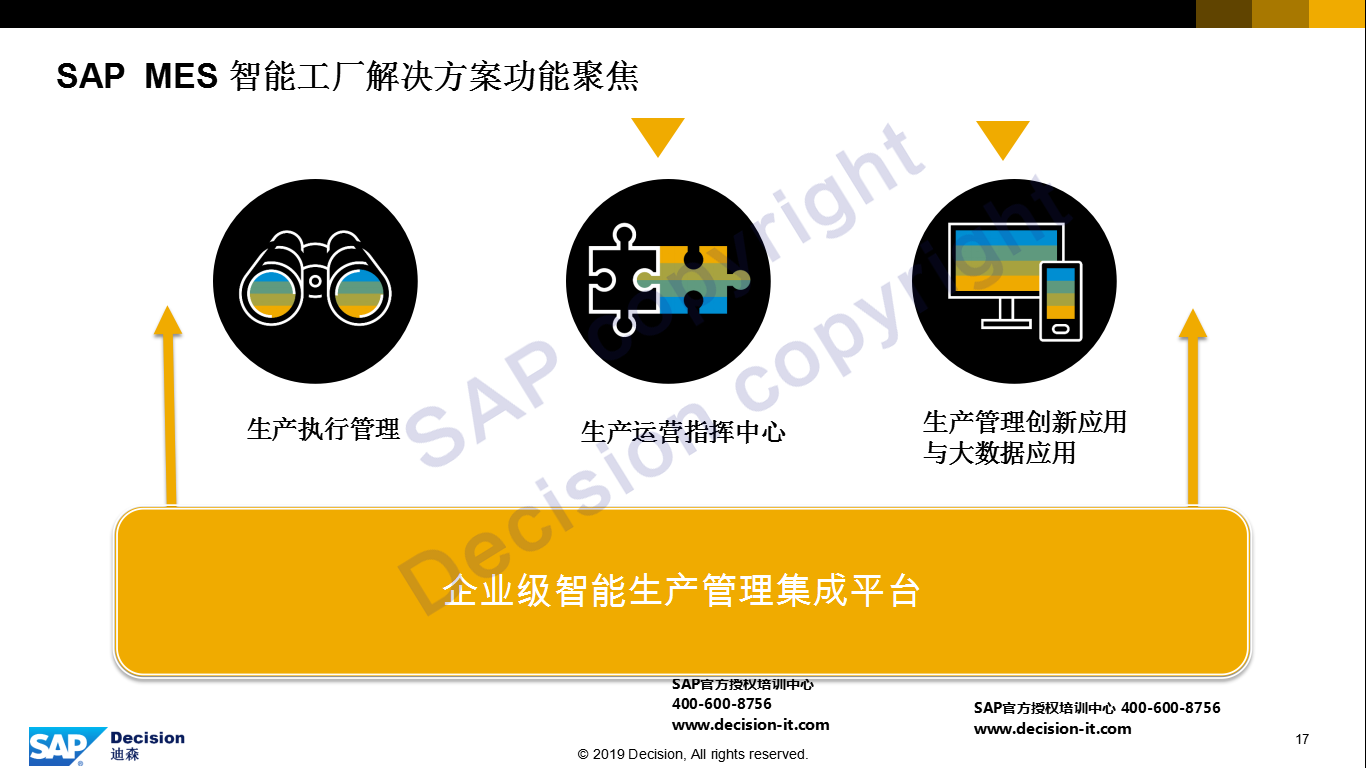

SAP MES智能工廠解決方案，可以歸成三類：
第一類是生產執行管理，這是傳統意義上的MES；
第二類是生產運營中心，也就是管理整個的生產運營和監控；
第三類是生產管理的創新與大數據應用，因?yàn)镾AP MES新版支持HANA數據庫，所以MES加HANA使許多原來做不到的生產管理的創新應用成為可能。

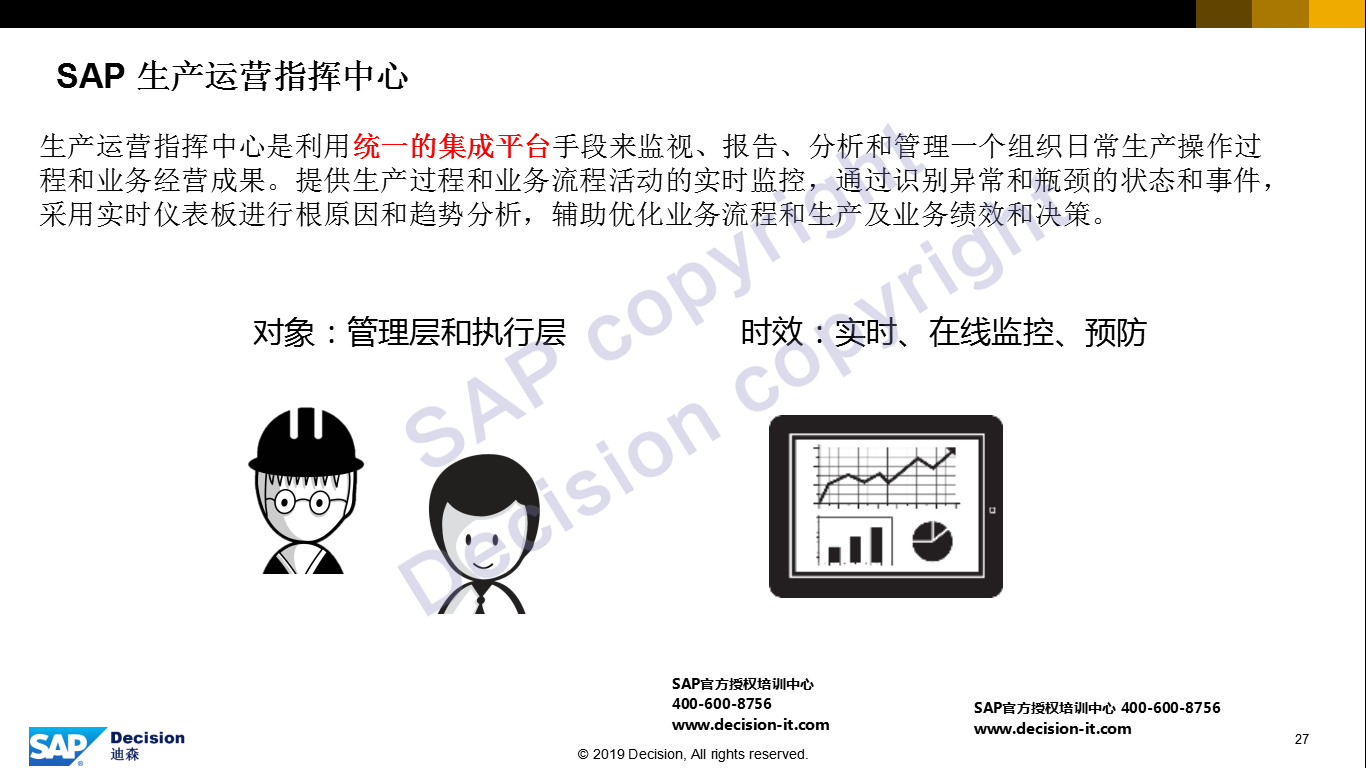

生產運營指揮中心是利用統一的集成平臺來監視、報告、分析和管理一個組織日常生產運營過程和業務經營成果。提供生產過程和業務流程活動的實時監控，識別異常和瓶頸的狀態和事件，采用實時儀表盤進行分析和展示，輔助優化生產業務流程和業務績效以及管理決策。

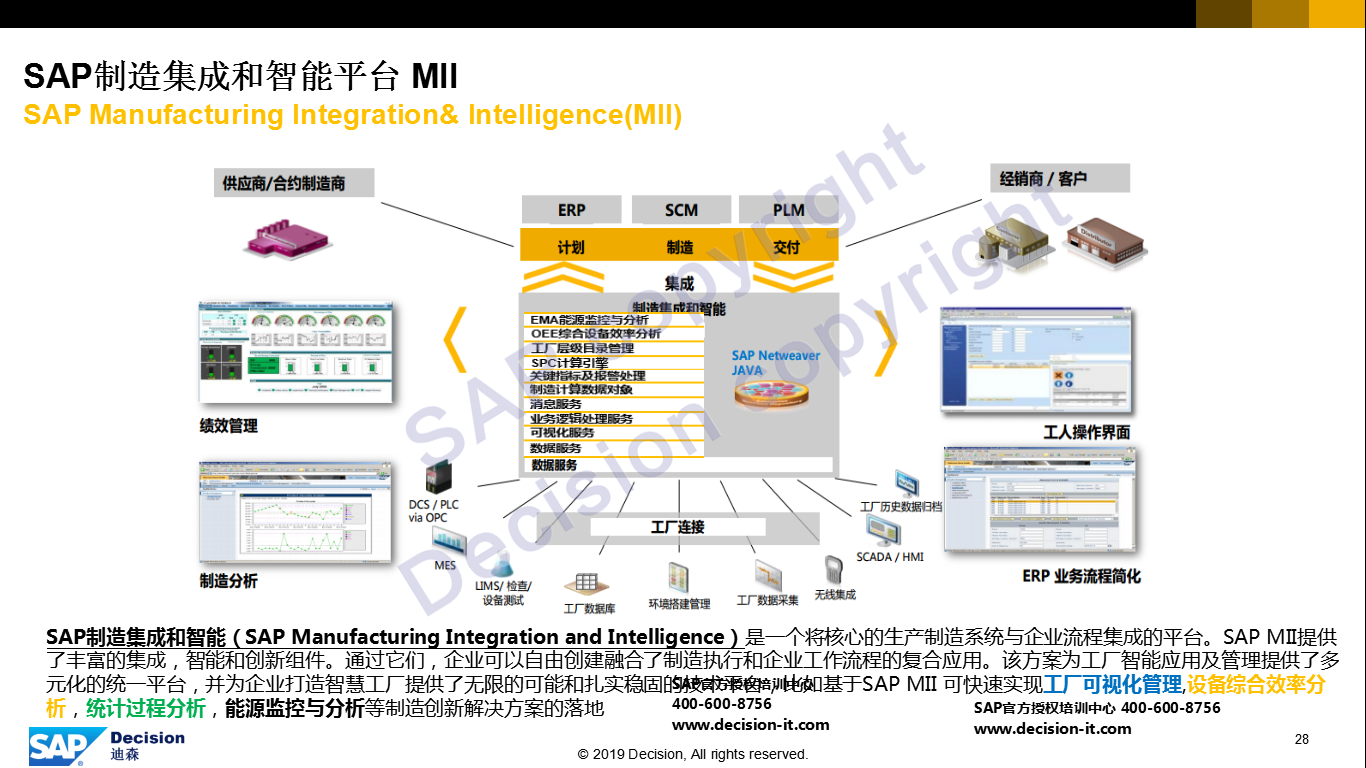

SAP制造集成和智能管理（SAP Manufacturing Integration and Intelligence）是一個將核心的生產制造系統與企業流程集成的平臺。SAP MII提供了豐富的集成，智能和創新組件。通過它們，企業可以自由創建融合了制造執行和企業工作流程的復合應用。該方案為工廠智能應用及管理提供了多元化的統一平臺，并為企業打造智慧工廠提供了無限的可能和扎實穩固的技術平臺，比如基于SAP MII 可快速實現工廠可視化管理,設備綜合效率分析，統計過程分析，能源監控與分析等制造創新解決方案的落地。
SAP MII支持集團級數據匯總，能為公司層面進行各工廠生產效率、能源使用效率對標打下基礎，從而方便未來進行集團層面的管控。它貫穿企業計劃層，生產執行層以及控制層的消息集成，數據集成和業務整合。
▲SAP綜合設備效率 (OEE)，通過預建的業務流程執行進行KPI管理：
- 基于MII豐富的標準內容可實現簡易版的生產執行和計算OEE指標；
- 雙向集成，下載ERP工單并實時回傳報工，投料，報廢，返工，收貨，設備維護等信息；
- 記錄原因，對于所有影響OEE指標的事件都需要記錄原因以便事后分析整改；
- 實時計算分析，綜合設備利用率，設備稼動率，設備效率和質量效率；
- 友好的用戶界面設計，觸摸式跨平臺界面；
- 支持各類工廠，全手動，半自動，全自動生產環境；
- 根據獲取的績效指標數據以及相對應的根本原因來發現和推動進一步的改進點；
- 通過使用OEE績效指標來提高競爭力，增加生產可靠性，以及使員工能夠不斷的發現問題并采取應對措施；
- 促進改善措施的落地以及持續改進的閉環。
▲SAP能源監控與分析 (EMA)
- 對企業的能耗，提供實時數據可視化 – 結合生產時程和能源供應合同，優化水、電、油、氣的使用。提供能源數據分析功能，進一步融合OT/IT 數據，拓展為能源管理和計劃。
▲為現有MES系統減負
▲MII整合生產運營，讓MES更專注于生產執行
生產過程中持續產生大量的數據，基于數據承載的業務屬性進行相應的劃分，以讓MES進行更專注于生產執行，保障生產運營；MII提供車間運營所需要的信息整合，提供更廣泛的應用。
- 生產加工過程中需要的過站數據、核心的產品追溯、物料消耗數據進入MES；
- 非核心產品追溯數據、加工參數和匯總類數據進入MII進行數據整合：SPC分析、良率匯總分析；
- 生產過程中產生的設備運行數據、狀態數據、故障信息在MII中存儲以進行后續的數據整合、呈現與分析：設備報障平臺、OEE分析平臺。
未來，SAP推薦的數據庫就是HANA，所以SAP MES可以借助HANA的一些性能優勢和強大的能力，做一些生產管理方面的創新應用。

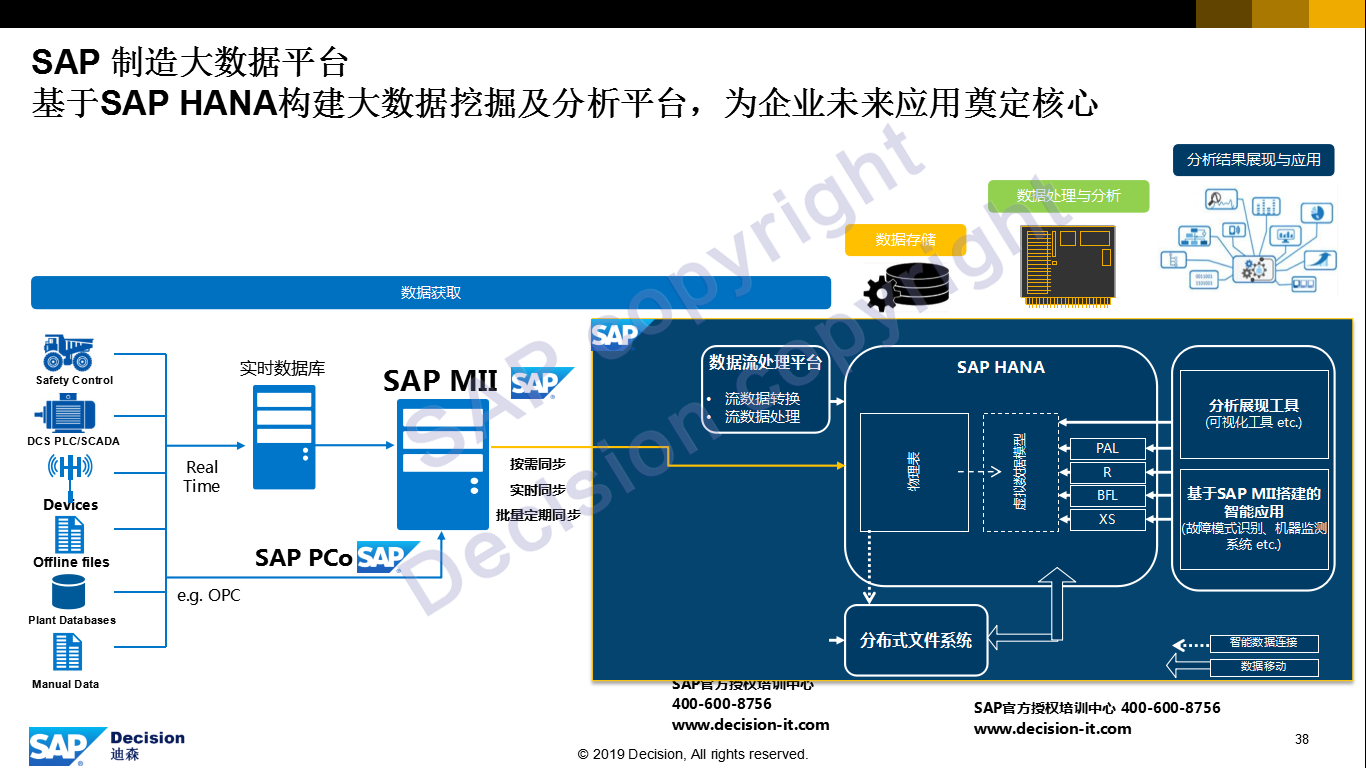

基于SAP HANA構建大數據挖掘及預測分析平臺，為企業未來應用奠定核心數據平臺。統一的工廠級數據模型，獲取來自各個不同系統的數據，產生行業標準的衡量庫；通過KPI建模可以擴展定制自己的績效標準；利用HANA進行高級分析，預測性、機器學習算法，分析不同因素之間的內在聯系；基于云的自助式報表分析平臺以及跨平臺隨時隨地獲取數據。

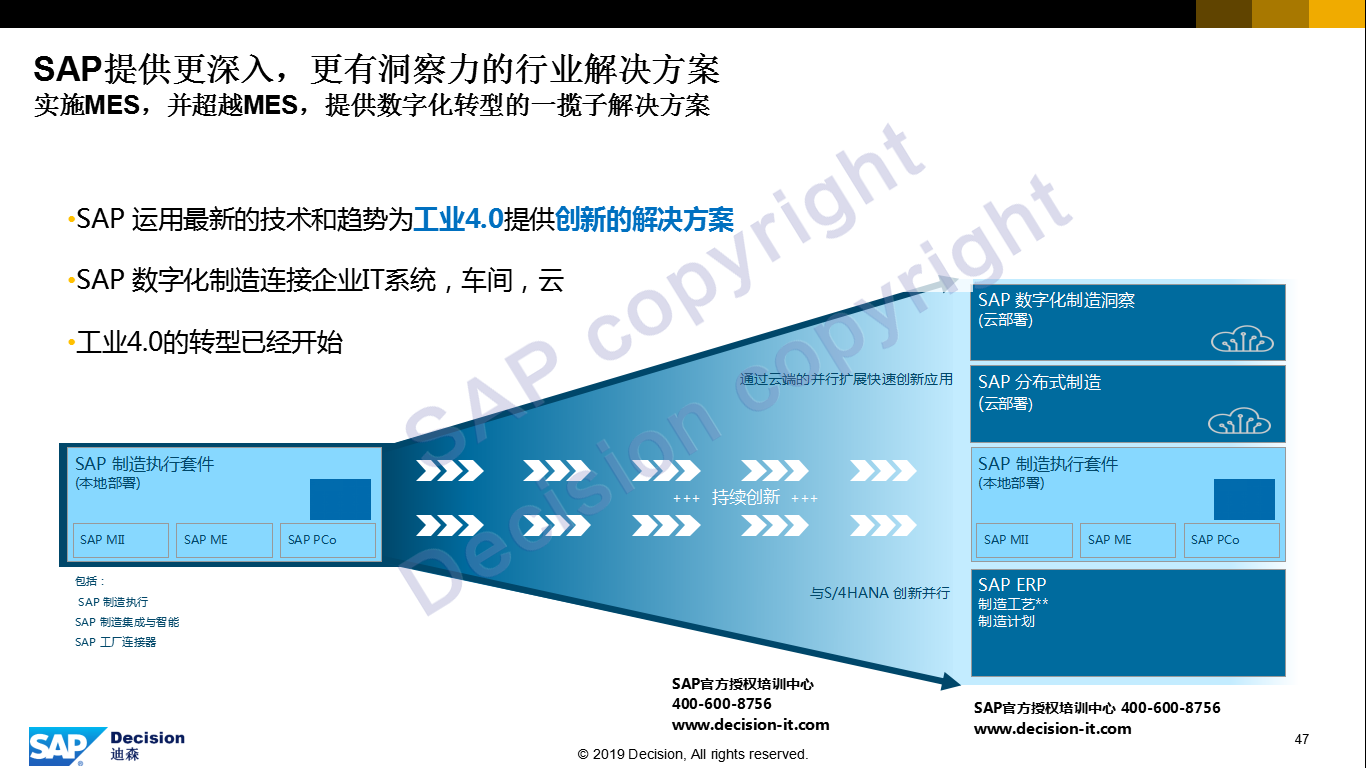

SAP MES不僅僅是個MES, 它是整個企業生產經營管理領域的一個主要平臺，SAP提供了更深入，更廣泛的，更有洞察力的許多行業解決方案，它已完全超越了MES的管理領域。
隨著SAP 在S/4HANA 和 MES 以及HANA產品的不斷升級和優化，SAP的智能制造管理解決方案也將越來越會體現出它的巨大價值，SAP 也將不斷的把各種先進的智能技術融合進產品中。使解決方案更加智能化，更加全面靈活，使解決方案能真正幫助企業快速邁向智慧企業，讓智能制造觸手可及。
